RLZD 自动反冲洗叠片式过滤器

过滤单元技术参数

接口：进水口 3”卡接口 出水口 3”卡接口

外形尺寸：mm
外壳大圆：¢230
单元高：840
最大宽：265

单元净重：9.4 Kg

材质：高性能增强工程塑料成型制造
可选过滤盘片：绿色50u、红色100 u、黄色200 u
工作压力：0.2〜0.8MPa
反洗压力：0.15〜0.8MPa

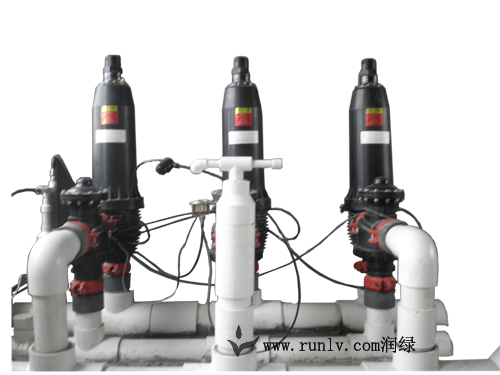

■ RLZD 自动反冲洗叠片过滤器系统

1 系统工作压力：0.2〜0.8MPa;
   反洗压力：0.15〜0.8MPa

   工作温度：<6CTC

    PH 值：4-13

2  过滤单元（A)数目：3-10 个

3  系统反洗方式：采用其他过滤单元的出水对每个单元逐个分别反洗，直到全部完成;

4 进水管(B):不锈钢材料，6"-8"法兰接口;

    出水管(C):不锈钢材料，6"-8"法兰接口;

    排水管(D): 3"法兰接口

5  反冲洗阀门(E):塑料材质，3"卡接口

6  系统控制器(F):全自动专用控制器，绝缘等级为国际标准IP65;

7 外形尺寸及重量：见图纸;

※针对来水压力不足的情况，还有外接反洗水RLZDF 系列或主阀形式的过滤系统可供选择。

上海润绿喷灌喷泉设备有限公司引进的叠片式过滤器相对传统叠片式过滤器有很大提高与改进:

1. 采用多项专利技术，安装使用时更加安全、高效，省水、省地、日常维护少。

2. 滤芯无弹簧设计，过滤时巧妙利用了来水压力压紧盘片组，这样使得反洗的压力要求大大降低。

3. 独特的内置鸭嘴阀，保证了滤芯在过滤时的最大出水量，同时反洗时起到很好的逆止功能。
4. 分体组装式的滤芯骨架，可以根据设计要求灵活调整 滤芯高度， 达到调整过滤面积的作用，满足不同的系统配套 要求。

5. 拋弃了常用的金属卡箍设计，过滤单元釆用自锁卡扣配合特殊设计的密封圈，过滤单元外壳的安装和拆卸变得非常简单容易，密封效果好。
